新能源汽車高壓線束的布置是保證新能源汽車性能、安全性和可靠性的關鍵因素，且其影響力越來越強，因此需要結合實際情況科學合理地布置高壓線束，從而爲新能源汽車的安全穩定運行提供強力支持。

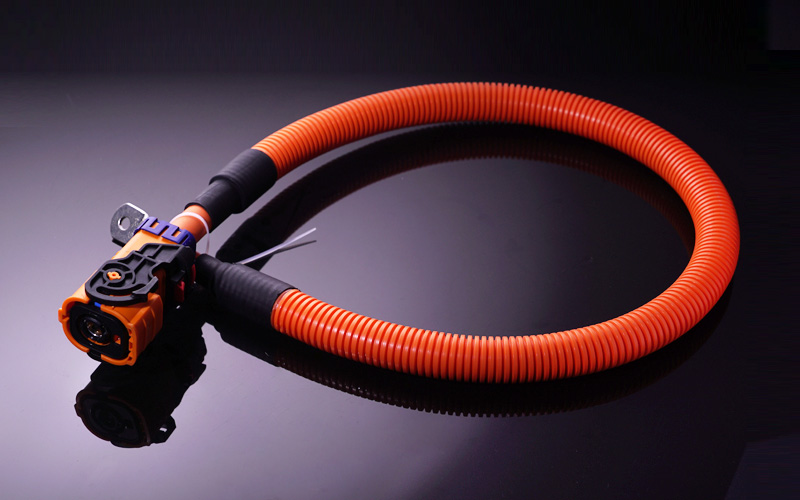

高壓線

高壓線束三維布置原則

      新能源汽車線束布置主要是針對新能源汽車的高壓線束和低壓線束各功能進行合理布置，以實現線束工作的穩定性和可靠性。

      高壓線束三維布置原則共同構成瞭高壓線束三維布置的核心要素，可以確保新能源汽車線束系統的高效、安全和可靠運行。

3.1 就近原則

      根據整車布置及高壓電氣設計需求，高壓線束布置應基於就近原則，即在布置高壓線束時應盡可能縮短高壓線束的路徑
，這樣既避免瞭因路徑過長産生壓降，也符合降本減重的設計理念。

3.2 易於裝配原則

      高壓線束的整體設計和固定方式堅持易於裝配原則，其中有3 種關鍵類型的固定：①接插件的固定要預留長度，確保安裝空間足夠，便於操作；②高壓線束及其組件的固定要留出緊固工具的安全空間，該安全空間間隙≥ 50 mm；③高壓線束卡扣的固定要選擇合适位置
，數量盡可能少。

3.3 美觀布置原則

      高壓線束要按照橫平豎直的方式布置，盡量避免斜向布置、交叉布置，且與周邊線束、水管、氣管、油管等的走向盡量統一，保持整體美觀。高壓線束通常可選擇分層布置或並列布置方式。

（1）分層布置是将高壓線束與低壓線束分層布置的方式。採用這種布置方式可以避免高壓線束傳輸強電流時産生電磁幹擾，從而避免低壓線束對控制單元的供電及信号傳輸受到電磁幹擾，分層距離在 200 ～ 300 mm。

（2）並列布置是使高壓線束和低壓線束走向相同且依附車身結構布置的方式。並列布置适用於混合動力車型，採用這種布置方式可以保證高
、低壓線束不交叉，有效避免高壓線束工作時産生的電磁幹擾。

3.4 可維修性好原則

      可維修性好原則是指在高壓線束的布置過程中要充分考慮後期維修管理的便利性，保證高壓線束一旦出現故障，能夠在最短的時間内修好，同時有效地避免維修對其他部件造成影響。具體實施時要注意：①接頭應布置在觸手可及的地方，單手插拔的連接器另一端要固定；②同一零件上的連接器要避免錯插，高壓線束末端要預留長度，例如靠近連接器尾部的高壓線束不得彎曲受力，不得旋轉，且高壓線束長度≤ 120 mm 時需要固定；③保險絲盒的線束應有足夠餘量，以便在維修時有足夠的操作空間。

3.5 安全可靠原則

      保障新能源汽車電氣系統運行的安全性和穩定性
，確保電氣設備的正常使用，是新能源汽車高壓線束布置的最終目的，因此主要考慮以下幾點：

（1）固定位置的選擇。一般将高壓線束固定在不易觸碰的區域，如沿邊、沿槽等，避免外力對高壓線束造成傷害。

（2）避免受損。對需要過孔的高壓線束進行特殊防護，如加防護套或包裹膠帶等，避免受損。在車輛發生碰撞時，需要確保高壓線束不會受到擠壓，避免高壓線束破裂造成短路或斷路。

（3）預留設計餘量。對於主幹分支，高壓線束彎曲半徑要足夠大，避免影響裝配。高壓線束裝配時不能拉得太緊，避免車輛行駛在颠簸狀态下時固定點位置錯動。

（4）避開振動區域。高壓線束在布置和固定時應避開劇烈振動區域，如空氣壓縮機、水泵等振動源。當因結構、布置等因素無法避開時，則應根據高壓線束布置位置的振動幅度、運動件的更大運動包絡等參數留出足夠餘量的高壓線束，避免其承受拉力或者張力。

（5）避開高溫區域。應避開整車的高溫部件，如空氣壓縮機、制動氣管、轉向油泵、油管等，避免高溫導緻的線束熔化或加速老化造成芯線外露和車架短接等問題。

（6）設置合理的彎曲半徑。彎曲布置高壓線束時需要對彎曲部分進行特殊固定並且設置合理的彎曲半徑，不能出現折損。過分彎曲部分的高壓線束電阻會變大，導緻壓降增大；同時過分彎曲時間長還會造成高壓線束絕緣皮老化和開裂。一般高壓線束的最小内彎曲半徑應不小於外彎曲直徑的5 倍。高壓連接器尾部需要保持直式出線，靠近連接器尾部的高壓線束不能彎曲受力、旋轉。
