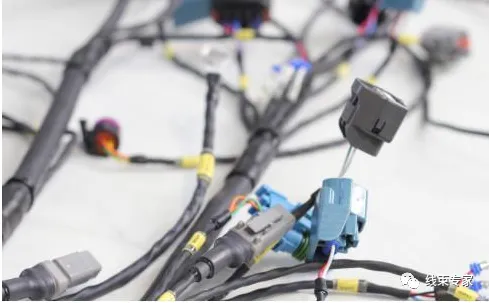

線束設計的原則：

1. 繪制電線束圖樣時
，首先應考慮表達準確，看圖方便；

2. 根據電路形态特點，選用适當的表達方法，在完整、清晰、準確地表達電線束形狀的前提下，力求制圖簡便；

3. 電線束總成中的幹線、支線及零部件均以示意形式畫出，以表達清楚，看圖方便爲宗旨，不代表真實形狀及尺寸；

4. 邏輯控制符合法規或标準要求
，方便操作，符合習慣；

5. 符合公司制圖标準。

電源分配設計

汽車的供電系統設計是否合理，直接關系到汽車電器件的正常工作與否和全車的安全性
，因此世界各國的汽車線束設計出發點基本都是以安全爲主。整車電氣系統基本上由以下部分組成。

蓄電池直接供電系統。這部分的電源所接負載一般都是汽車的安全件或重要件，主要目的是在爲這些件提供電能時盡量少的加以控制
，確保這些件即使汽車發動不起來也能短暫正常工作，以方便到站點維修等。如：發動機ECU發動機傳感器的工作電源、燃油泵的工作電源、ABS控制器的電源、診斷接口電源等。

點火開關控制的供電系統。這部分電器件基本上是在發動機工作運轉的情況下才使用
，取自發電機的電源，避免瞭爲蓄電池充電時争電源的可能性。如：儀表電源、制動燈電源、安全氣囊電源等。

發動機啓動時卸掉負載的電源。這部分電器件一般所帶的負載較大，且在汽車啓動時不必工作。一般有點煙器電源、空調電源、收放機電源、刮水器電源等。

線路保護設計

線路保護就是要對導線加以保護，兼顧對回路電器件的保護。保護裝置主要有熔斷器、斷路器和易熔線等。

保險、繼電器、導線、電瓶的選擇和計算

1. 熔斷器的選取原則

發動機ECU、ABS等對整車性能及安全影響大，另外，易受其他用電設備幹擾的電器件必須單設熔斷器。

發動機傳感器、各類報警信号燈和外部照明燈、喇叭等電器件對整車性能及安全影響也較大，但該類電負荷對相對間的幹擾並不敏感。因此，這類電負荷可以根據情況相互組合，共同使用一個熔斷器。

對於爲增加舒适性而設置的普通電器件類的電負荷可以根據情況相互組合，共同使用一個熔斷器。

熔斷器分類選擇和計算

熔斷器形式大體可分爲：快熔式和慢熔式。

1. 快熔式熔斷器的主要部件是細錫線
，其中片式熔斷器結構簡單、可靠性和耐振好、易檢測，所以被廣泛採用；

2. 慢熔式熔斷器實際上是錫合金片，這種結構的熔斷器一般串接到感性負載的電路中，如電機電路
。

3. 電阻型的負載與電感型的負載盡量避開使用同一個熔斷器。

4. 一般根據電器件的更大連續工作電流計算並確定熔斷器容量，可由經驗公式：熔斷器額定容量=電路更大工作電流/(70%-80%)。

斷路器

斷路器更大的特點是可恢複性，但其成本較高，使用較少。斷路器一般都是熱敏機械裝置，它利用兩種金屬的不同熱變形，使觸點開閉或自行接通。新型的斷路器，使用PTC固體材料作爲過流保護元件，它是一種正溫度系數的電阻，根據電流或溫度的高低斷開或接通。這種保護元件的更大優勢是當故障排除後能自動接通，不需人工調節和拆換
。

易熔線

易熔線的特點是當線路通過極大的過載電流時，易熔線能在一定的時間内（一般≤5S）熔斷，從而切斷電源，防止産生惡性事故。易熔線也是由導體和絕緣層構成，絕緣層一般爲氯黃化聚乙烯材料，因爲絕緣層較厚，所以看起來比同規格的導線粗。

易熔線一般接在蓄電池直接引出的電路中。易熔線的常用的公稱截面有0.3mm2、0.5mm2、0.75mm2、1.0mm2、1.5mm2，甚至還有8mm2等更大截面的易熔線。易熔線的導線線段長度一般分爲（50±5）mm、（100±10）mm、（150±15）mm3種。

易熔線應有明顯的标志，當其熔斷後，其标志仍應存在以便於更換。

2. 繼電器的選擇設計

繼電器按種類可分爲：直流式和電壓式。

車用繼電器一般根據用電器的功率和開關的承載能力來決定是否選用繼電器。常用繼電器的設備一般有刮水器、喇叭、除霜、前照燈、霧燈、風扇、鼓風機、轉向燈（閃光器）等。繼電器分6V、12V、24V等，常用的繼電器額定電壓爲12V。

選用繼電器要參考的技術要求：①可靠性好；②性能穩定；③質量輕、體積小、壽命長，對周圍元器件影響小；④結構簡單、工藝性好、成本低。

3. 導線選擇和計算

選取導線截面積的原則

1. 根據電器件功率的大小計算流通導線的電流；長時間工作的電氣設備可選擇實際載流量60%的導線；短時間工作的用電設備可選用實際載流量60%-之間的導線。

2. 根據不同的工作環境和溫度大小适當改變導線的截面積。

3. 根據導線的走向、插接件的數量（即電壓降的大小）适當改變導線的截面積。
